一、產品結構

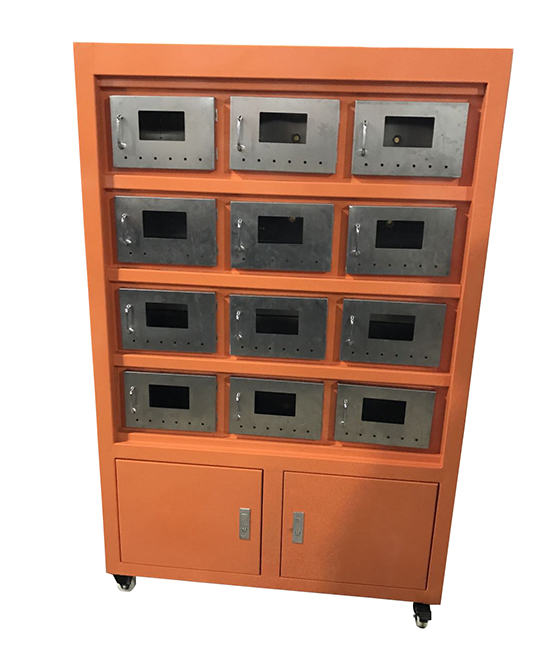

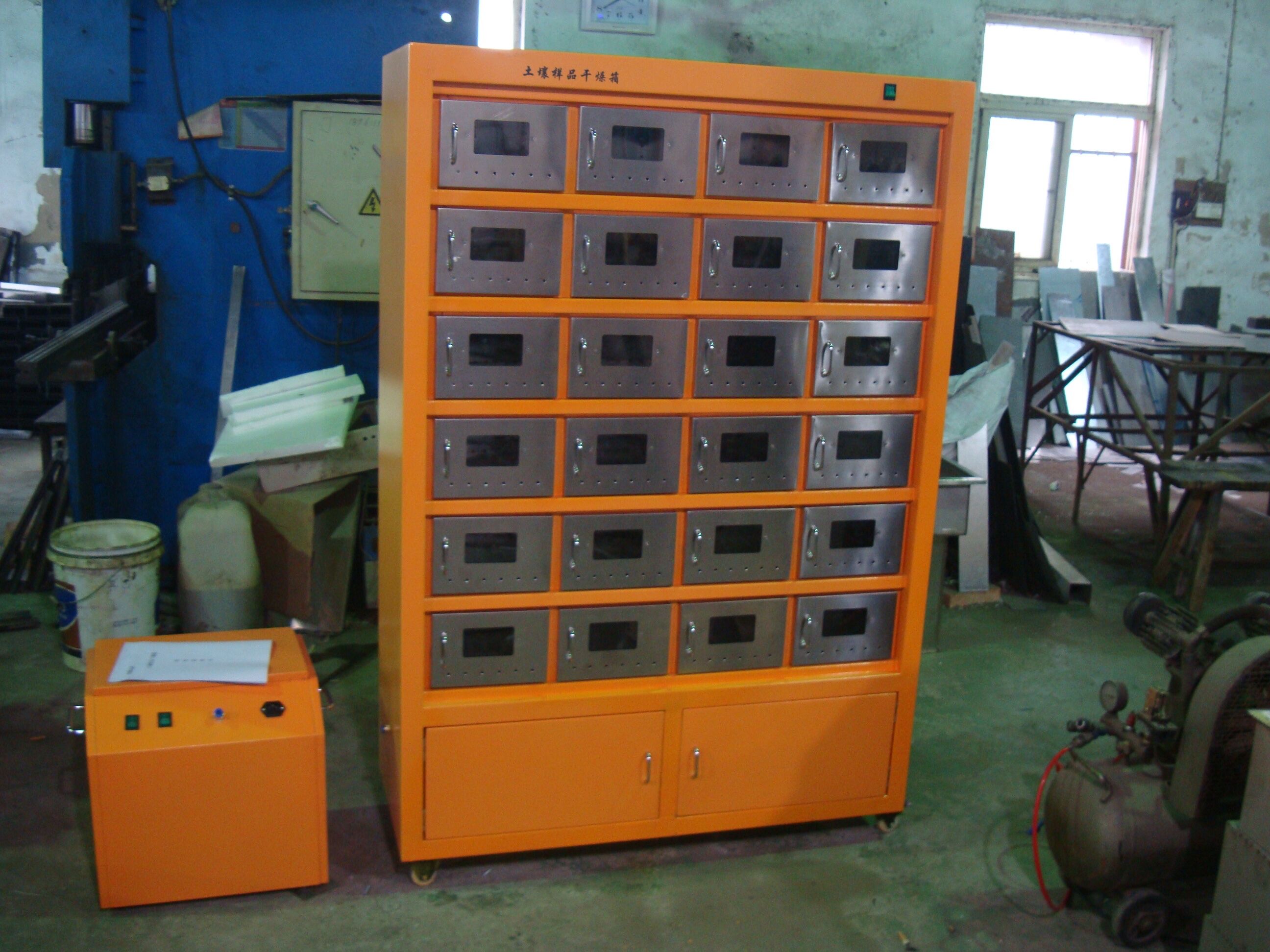

1、主機結構：本樣品干燥箱為一體式結構，無需安裝、連接等工序，收到貨可直接投入運行。整機外殼用優質鋼板焊接而成，面板凹凸有致，“黃褐色”噴塑，底部帶萬向腳輪以及剎車功能，方便隨時移動。

2、空氣凈化結構：空氣凈化總程包含由空氣凈化、過濾器、加熱器組成，加熱器經LCD液晶儀表控制，空氣由該單元處理后變成干燥、潔凈的暖風，供24艙室干燥使用

樣品艙結構：在主機上設有 24個分隔獨立的艙室，304不銹鋼材質制作而成，艙門設有觀察窗，可方便隨時觀察樣品干燥狀態。

二、產品優點

1、凈化器優點：一體式專用氣體凈化過濾處理裝置，插片式設計，方便更換。

2、吸附優點：本產品產用雙重高效過濾加活性炭吸附，100級的空氣凈化效果，可快速有效吸附甲醛、苯、氨氣、VOCs、尼古丁、油煙、異味及其他有害氣體，嚴禁土壤樣品的二次交叉污染。

3、溫度控制優點：加熱及恒溫采用LCD液晶儀表顯示，儀表具備工作時間設定、超溫報警、故障報警等多種功能。確保干燥、凈化過的熱源氣流，進入24只樣品室，精度在＜±3°C以?xún)?nèi)，從而提高了樣品干燥效率。

4、樣品室優點：24只樣品室均為304不銹鋼制作而成，可有效防止化學腐蝕及有機物的吸附，每個樣品室裝有 2個空氣進口。

5、每只樣品室尺寸為300mm×200mm×120mm (深×寬×高)，在每只樣品室內配有1只304不銹鋼托盤。

三、土壤干燥箱使用說明

1、首先將設備接通電源（220V、10A），指示燈亮。打開開關，整機進入工作狀態。

2、設定溫度35°C。工作時間設定范圍0-9999分鐘或常開?！境鰪S(chǎng)前24室的溫度設定，均為常用烘干溫度35°C，如需改變，按溫度控制器說明書操作】。

3、將土壤樣品，平鋪于托盤內。開啟艙室小門，將樣品送入樣品室關上艙門。為讓樣品干燥均勻，在樣品烘干過程中，應將托盆內樣品做到一次***兩次的上下翻動。

24只樣品室溫度設置方式，請參閱以下詳細說明。

四、儀表功能介紹及使用方式

1、指示燈定義

⑴“【MAIN】”指示燈：在正常工作狀態（非設定狀態）下此燈點亮，反之熄滅；

⑵“【SET】”指示燈：在設定狀態下此燈點亮，反之熄滅；

⑶“【RUN】”指示燈：在定時結束時此燈熄滅，反之常亮；

⑷“【STOP】”指示燈：在定時結束時此燈點亮，反之熄滅；

⑸“【AT】”指示燈：在運行系統自整定程序時此燈閃爍，反之熄滅；

⑹“【ALM】”指示燈：有溫度上偏差報警或溫度測量異常時此燈點亮，有溫度下偏差報警時此燈閃爍，正常工作狀態下此燈熄滅；

⑺“【HEAT】”指示燈：加熱有輸出時此燈點亮，反之熄滅；

2、土壤干燥箱儀表使用說明

（1）儀表上電，顯示窗上排顯示“分度號和儀表型號”，下排顯示“版本號”約2秒后進入到正常顯示狀態。

（2）溫度及時間的參看與設定

①若無定時功能點擊“設定”鍵，進入到溫度設定狀態，顯示窗上排顯示提示符“SP”，下排顯示溫度設定值，可通過移位、增加、減小鍵修改到所需的設定值；再點擊“設定”鍵，退出此設定狀態，修改的設定值自動保存。

②若有定時功能

點擊“設定”鍵，進入到溫度設定狀態，顯示窗上排顯示提示符“SP”，下排顯示溫度設定值，修改方法同上；再點擊“設定”鍵，進入到時間設定狀態，顯示窗上排顯示提示符“ST”，下排顯示時間設定值；再點擊“設定”鍵，退出此設定狀態，修改的設定值自動保存。

當時間設為“0”時，表示沒有定時功能，儀表連續運行，顯示窗下排顯示溫度設定值；當設定時間不為“0”時，顯示窗口下排顯示運行時間，“表示符”點亮，開始計時時，“表示符”閃爍，計時時間到，運行結束，顯示窗下排顯示“End”，蜂鳴器斷續鳴叫EST秒（詳見內部參數表-2）后停止鳴叫。定時運行結束后，長按“減小”鍵3秒可重新啟動運行。

（3）溫度測量值異常報警

若顯示窗上排顯示“----”，表示溫度傳感器故障或溫度超過測量范圍或儀表本身故障，儀表自動斷開加熱輸出，蜂鳴器連續鳴叫，報警燈常亮，請仔細檢查溫度傳感器及其接線。

（4）上偏差超溫報警時，蜂鳴器嘀、嘀聲?shū)Q叫，“ALM”報警燈常亮，斷開加熱輸出；下偏差超溫報警時，蜂鳴器嘀、嘀聲?shū)Q叫，“ALM”報警燈閃爍；若由于改變溫度設定值而產生超溫報警，“ALM”報警燈點亮，但蜂鳴器不鳴叫。

（5）當蜂鳴器鳴叫時可按任意鍵消音。

（6）“移位”鍵：在設定狀態點擊此鍵可使設定值移位閃爍修改；在正常顯示狀態下，長按此鍵6秒可進入到溫度自整定選擇狀態。

（7）“減小”鍵：在設定狀態點擊此鍵可使設定值遞減，長按此鍵可使設定值連續遞減；在正常顯示顯示狀態下，當定時運行結束后，長按此鍵3秒可重新啟動運行。

（8）“增加”鍵：在設定狀態點擊此鍵可使設定值遞加，長按此鍵可使設定值連續遞加；在正常顯示狀態下，對于PC-C6000型儀表，點擊此鍵可開關液晶屏背光燈。
